線型加速器小組負責的系統,包括台灣光源(Taiwan Light Source, TLS)與台灣光子源(Taiwan Photon Source, TPS)兩個同步輻射光源的線型加速器(Linear accelerator, LINAC)、線型加速器到增能環(booster)的傳輸線(Linac to Booster transfer line, LTB)與脈衝電源(Pulsed Power Supplier, Pulser)。

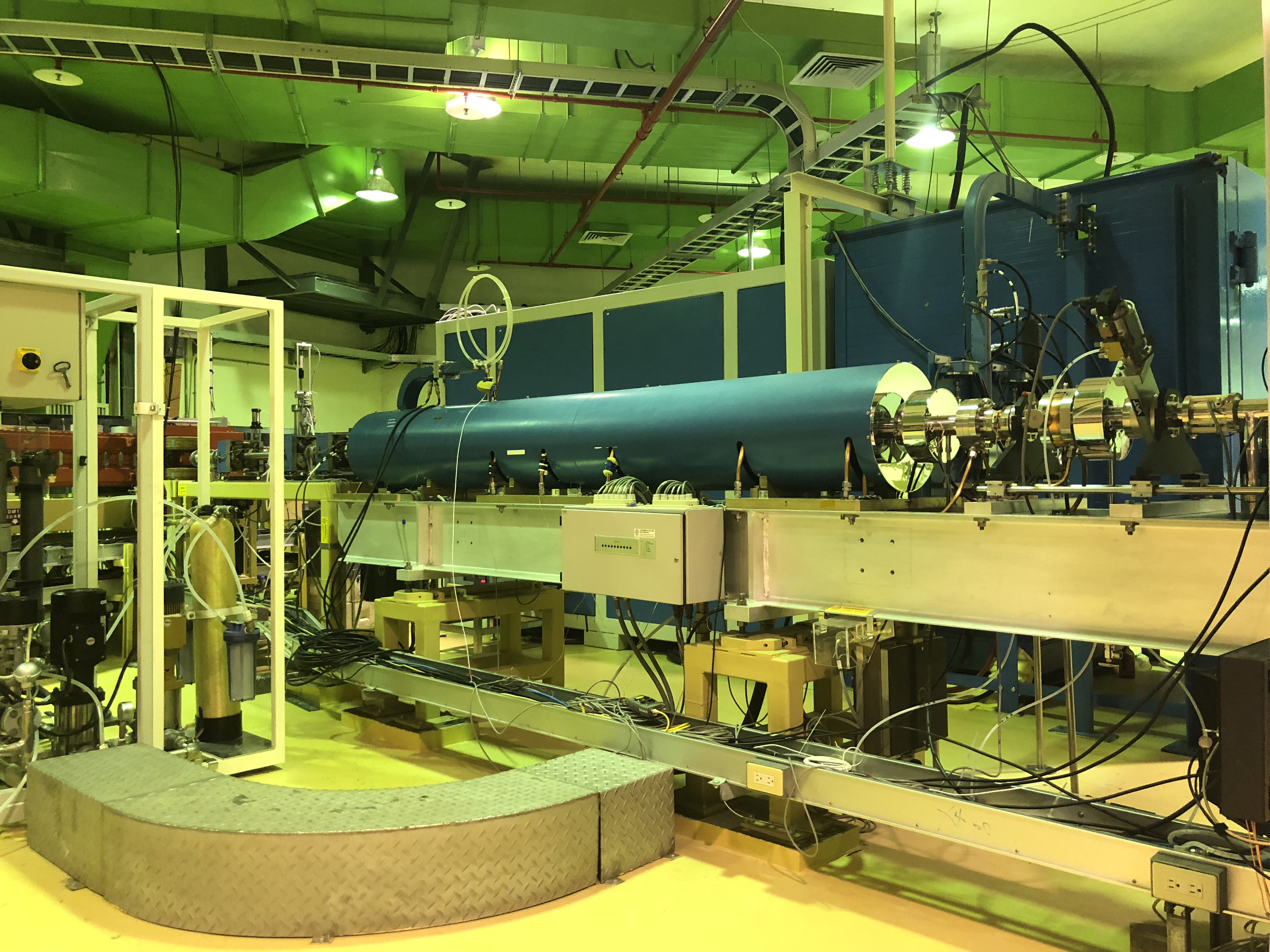

簡易的描述,台灣光源線型加速器的功能是先由電子槍將電子束加速到140 keV,再利用單節加速管將電子束能量提升到50 MeV,再經由傳輸線注射到增能環。台灣光子源線型加速器工作原理與前者相同,也是藉由電子槍將電子束加速到90 keV,再由三節加速管將電子束能量提升到150 MeV。
脈衝電源簡單分類,包括輸出方波的偏踢(kicker)磁鐵脈衝電源,輸出半正弦波(half-sine)的隔板(septum )磁鐵脈衝電源與輸出半正弦波偏踢磁鐵脈衝電源。這些子系統主要功能在以脈衝形式偏移電子束,使其注射與引出增能環,再注射到儲存環。各式脈衝電源為線型加速器小組經過多年研究開發完成,目前同步輻射中心使用脈衝電源,均為自製產品,現有12座脈衝電源應用到台灣光源,有12座脈衝電源應用到台灣光子源。此外,台灣光子源儲存環為了實驗觀察環內電子束行為,另裝有兩座pinger,係採用半正弦波脈衝電源。
脈衝電源系統 國家同步輻射研究中心(NSRRC)提供了各種型態的脈衝電源系統,分列如下:
依據不同的輸出電流、型態及脈寬等規格來分類:
- 脈衝 IGBT 偏踢電源系統:500A, 方波, 1µs
- 半弦波偏踢(kicker)脈衝電源系統:5KA, 半弦波, 5µs
- 隔板(septum)脈衝電源系統:10KA, 正弦波, 600µs

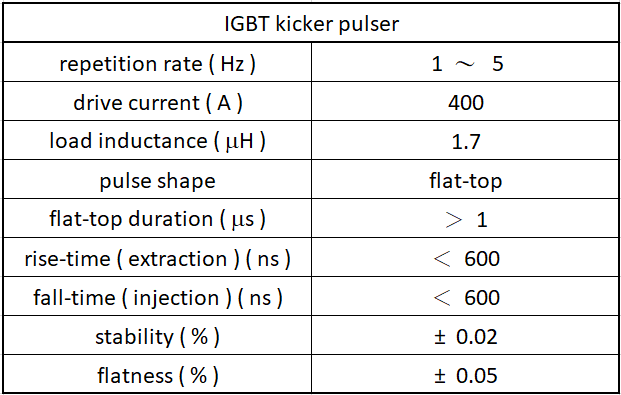

規格及典型的電流輸出範例: 1. 脈衝成型網路(PFN)偏踢電源系統:

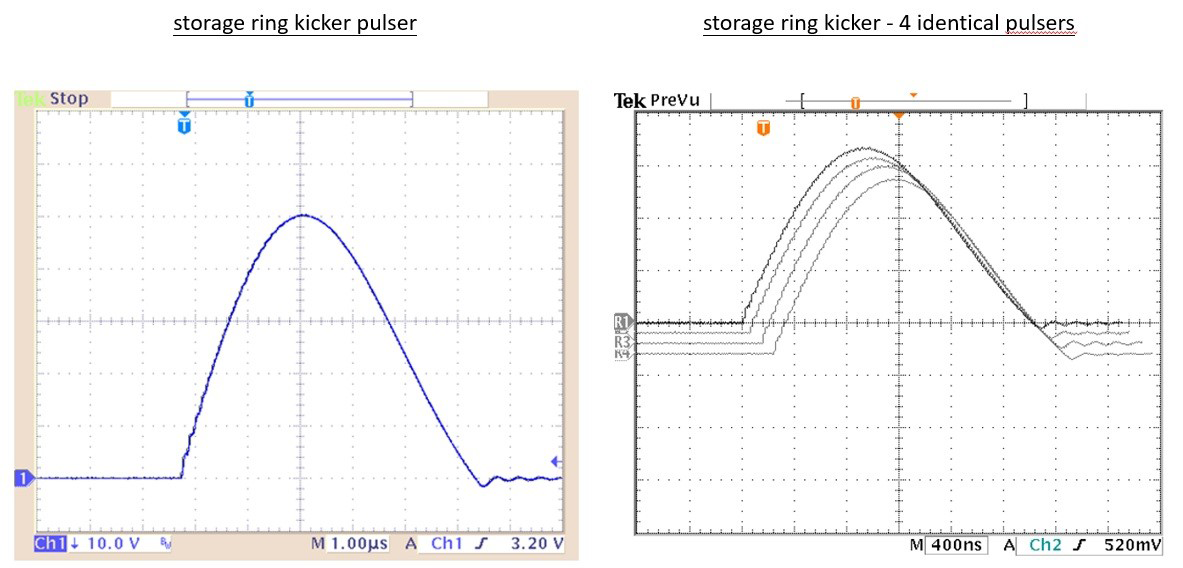

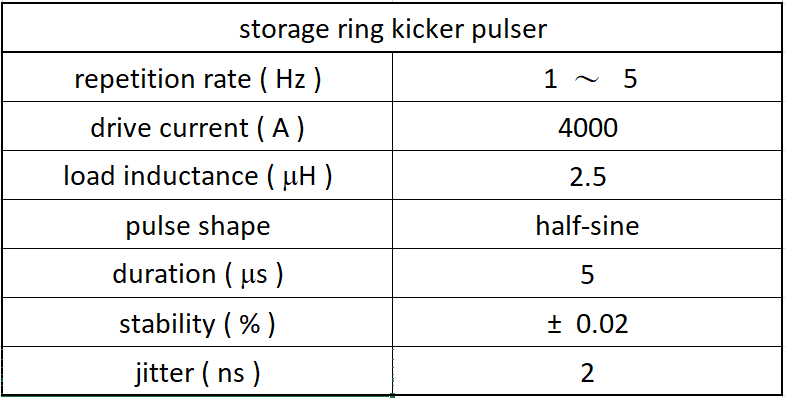

2. 半弦波偏踢(kicker)脈衝電源系統:

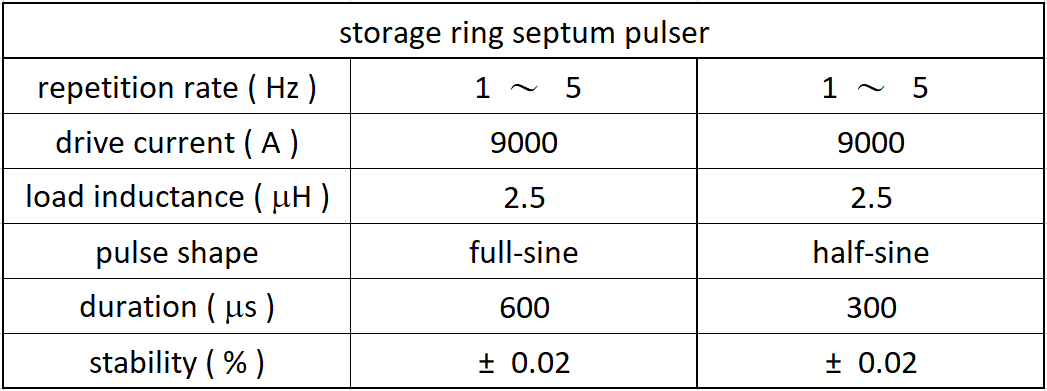

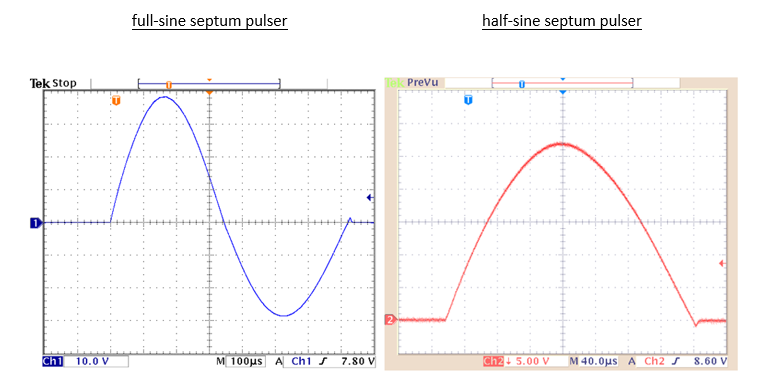

3. 隔板(septum)脈衝電源系統:
