研究設施 / 加速器

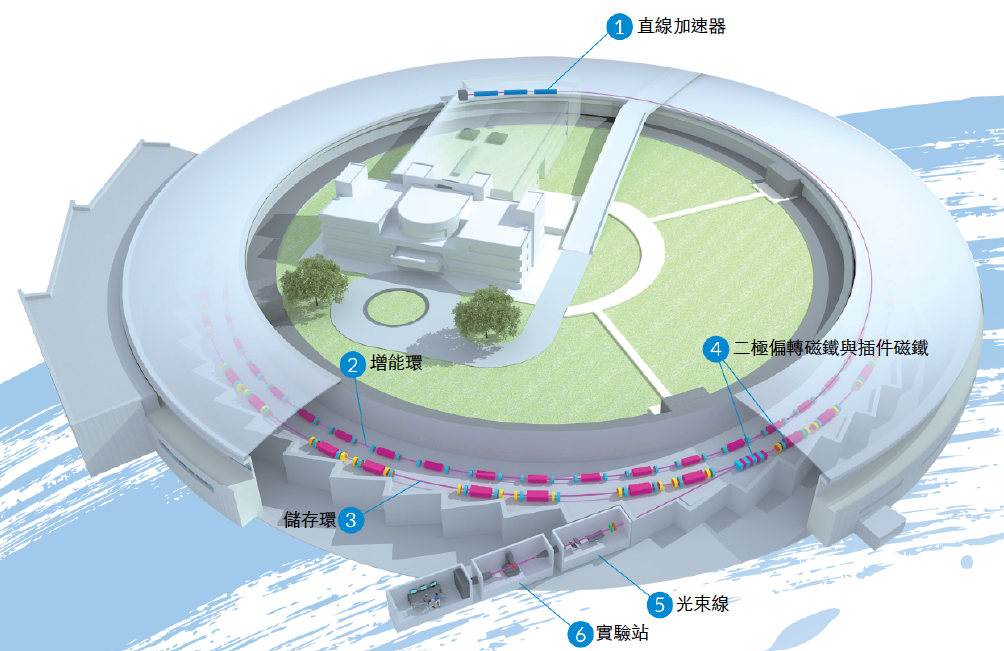

國家同步輻射研究中心台灣光子源(TPS)的加速器系統包括:

  • 注射器:
    含電子能量為1.5億電子伏特之直線加速器與電子能量為30億電子伏特的增能環。
  • 儲存環:
    電子能量為30億電子伏特。

台灣光子源加速器系統主要規格

儲存環
最高能量 : 3.0 GeV 自然發射度 : 1.6 nm-rad
最高電流(多團) : 500 mA 高頻系統工作頻率 : 499.654 MHz
最高電流、單團 : 10 mA 高頻加速電壓 : 3.5 MV
光束生命期 :
(3.0 GeV, 500 mA)
> 10 hrs 臨界光子能量 :
(二極磁鐵)
7.12 keV
周長 : 518.4 m 諧振數 : 864
軌道週期 : 1729.2 ns 轉彎半徑 : 8.40338 m
週期數 : 6 射束長度(1σ) : 9.5 ps
磁格型式 : DBA (Double Bend Achromat) 長直段長度*數量: 12 m * 6+7 m * 18
操作模式 : 恆定電流

注射器
注入能量(直線加速器能量) : 150 MeV 注射頻率 : 3 Hz
增能環引出能量 : 3.0 GeV 增能環高頻系統工作頻率 : 499.654 MHz
增能環周長 : 496.8 m


插件磁鐵參數表

Name IU22 (2m) IU22 (3m) EPU46 EPU48
型式 HYBRID HYBRID APPLE-II APPLE-II
週期長度 (mm) 22 22 46 48
週期數 95 140 82 67
最小磁列開度 (mm) 7 7 14 13
垂直磁場(Tesla) 0.72 0.75 0.78 0.83
水平磁場(Tesla)     0.52 0.55
Ky參數 1.47 1.54 3.35 3.72
Kx參數     2.23 2.47
最大磁力 (kN) 9.5 14 40 35
能譜使用範圍(keV) HP 5 – 25 5 – 25 0.28 – 2.0 0.22 – 2.0
  VP     0.42 – 2.0 0.34 – 2.0
總長度 (m) 2.58 3.57 3.89 3.43
安裝日期 Jun. 2015 Jun. 2015 Jun. 2015 Jun. 2015
